内固环钢塑复合管组成：PE管、热镀锌管和内固环。

钢塑复合管通过安装内固环，解决以下问题：

1、因热胀冷缩造成塑料管脱落的问题

2、避免了水流对管口冲击导致的塑料管脱落

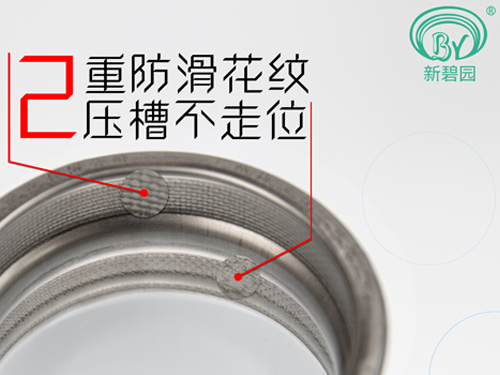

3、根据不同尺寸的钢塑复合管设置不同大小的压槽，更加方便安装使用

4、通过压槽，使内固环在内部形成一个加强筋，增加了内固环设置的牢固性。

内固环钢塑复合管获得“中国人民共和国国家知识产权局”专利认证证书。

专利号：ZL 2015 2 0649984.6

专利权人：广州碧源管业有限公司

专利证书如下：

一种具有内固环的钢塑复合管

 技术领域：

[0001]本实用新型涉及金属复合管技术领域，具体来说是一种具有内固环的钢塑复合管。

 研发缘由：

[0002] 目前，公知的钢塑复合管是在钢管内嵌塑料管，钢塑复合管接口处的塑料管经常会出现脱胶或者是在施工过程中因操作不当而损坏内塑料管，导致塑料管脱落，会加速钢管的腐蚀，减少产品使用寿命，影响用水。

[0003] 因此，特别需要一种具有内固环的钢塑复合管，以解决现有技术中存在的问题。

 实用新型产品目的：

[0004] 本实用新型的目的是为了解决现有技术中：钢塑复合管接口处的塑料管易脱落，会加速钢管的腐蚀，减少产品使用寿命，影响用水的缺陷，提供一种具有内固环的钢塑复合管，来解决现有技术中存在的问题。

实用新型产品技巧方案：

[0005] 为实现上述目的，本实用新型的技术方案如下：

[0006] 一种具有内固环的钢塑复合管，所述钢塑复合管包括钢管和设置在钢管内壁的塑料管，所述钢塑复合管还包括管口，所述管口上设置用于紧固管口处塑料管的内固环。

[0007] 本实用新型中，所述内固环包含塑料管压合环和管口端部压合环，所述塑料管压合环用于压合在管口内壁的塑料管上，所述管口端部压合环用于压合在管口端部，所述塑料管压合环和管口端部压合环为一体式结构。

[0008] 在本实用新型中，所述内固环通过粘合剂压置在钢塑复合管的管口。

[0009] 在本实用新型中，所述钢塑复合管的直径为2.5寸、3寸、4寸、5寸或6寸，所述钢塑复合管接口处设置有宽度为9-9.5mm的压槽，所述压槽的深度为1.8-2.7mm。

[0010] 在本实用新型中，所述钢塑复合管的直径为8寸或10寸，所述钢塑复合管接口处设置有宽度为12.5-13.5mm的压槽，所述压槽的深度为2-3mm。

[0011] 在本实用新型中，所述钢塑复合管的直径为12寸，所述钢塑复合管接口处设置有宽度为11.4-12.4mm的压槽，所述压槽的深度为2.5-3.5mm。

[0012] 有益效果

[0013] 本实用新型的一种具有内固环的钢塑复合管，与现有技术相比，结构新颖，通过设置内固环，解决了因热胀冷缩造成塑料管脱落的问题；避免了水流对管口冲击导致的塑料管脱落，使钢塑复合管的设计更具人性化和科学性；根据不同尺寸的钢塑复合管设置不同大小的压槽，即方便内固环的定位压装、限位，又可使内固环形成一个内部的加强筋，增加内固环设置的牢固性；结构简单，十分实用，实现本实用新型的目的。

例图：

适用范围：
1、生活用水、家庭装修

2、大跨度、大空间的多层和高层建筑

如：商业楼、办公楼、图书馆、展览馆、教学楼、仓库、工业厂房、多层停车场等大中型公共建筑。

3、需灵活间隔、或经常改变使用功能的建筑、采用集中式空调、有较高隔音、保暖、防火要求的建筑、新型绿色、环保、低碳的建筑。
如：酒店、宾馆、娱乐场所、公寓、住宅等。

沟槽式安装及注意事项及内固环钢塑复合管流程图：

注意事项

（1）沟槽式管接头应符合国家现行的有关产品标准

（2）沟槽式管接头的工作压力应与管道工作压力相匹配

（3）用于输送热水的沟槽式管接头应采用耐温性橡胶封圈。用于饮用水管道的橡胶材质应符合现行国家标准《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T 17219的要求

内固环数据表：
